變壓器油質怎么監測(變壓器油的12種在線檢測方法)
一、變壓器油的12種在線檢測方法
變壓器油質在線檢測系統是一個綜合性的系統，旨在實時監測變壓器油的狀態與性能，以確保變壓器的安全、穩定運行。除了提到的油液監測和震動監測外，還有多種其他類型的監測技術被應用于這一系統中。以下是一些可能的監測類型及其簡要說明：
1. 變壓器油質的溫度監測
目的：監測變壓器油液的溫度變化，預防過熱或過冷導致的問題。
實現方式：使用溫度傳感器(如熱敏電阻、熱電偶等)安裝在變壓器油的關鍵部位，實時采集溫度數據。

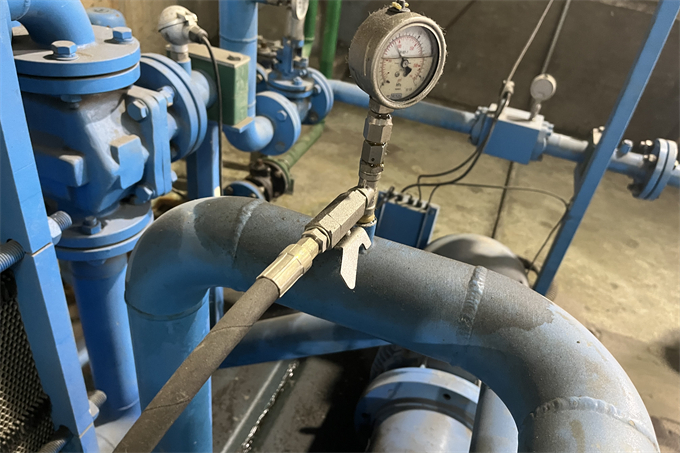

2. 變壓器油質的壓力監測
目的：監測油液的壓力變化，確保潤滑系統正常運行，及時發現泄漏或壓力異常。
實現方式：通過壓力傳感器(如壓阻傳感器、壓電傳感器等)來實時測量油液的壓力。
3. 變壓器油質的流量監測
目的：監測油液的流量，確保油的循環正常，防止堵塞等問題。
實現方式：使用流量傳感器來實時測量油液的流量。
4. 變壓器油質的油位監測
目的：監測變壓器油箱的油位變化，確保油的充足和正常循環。
實現方式：通過油位傳感器來實時測量油箱中的油位高度。
目的：監測油液中的顆粒污染物，保護潤滑系統和關鍵部件免受磨損。
實現方式：使用顆粒物傳感器(如激光散射傳感器、光學傳感器等)來檢測油液中的顆粒物含量。
目的：監測油液中的水分含量，防止水分超標導致的絕緣性能下降和設備受損。
實現方式：通過水分傳感器(如電容式傳感器、紅外傳感器等)來實時測量油液中的水分含量。
7.變壓器油質的氣體含量監測
目的：監測變壓器油中的溶解氣體含量，如氫氣、乙炔、甲烷等，這些氣體的含量變化能夠反映變壓器內部的故障類型和程度。
實現方式：采用氣體傳感器或結合色譜分析技術來實時分析油中溶解氣體的含量和變化。
8. 變壓器油質的酸值和堿度監測
目的：監測油液的酸值和堿度變化，了解油的酸化程度和老化情況。
實現方式：使用酸值傳感器(如酸堿滴定傳感器、電化學傳感器等)來實時測量油液的酸值和堿度。
9. 局部放電監測
目的：監測變壓器內部的局部放電現象，以及時發現潛在的絕緣故障。
實現方式：通過高頻局放、甚高頻、特高頻局放等模塊來捕捉和分析局部放電信號。
10. 振動監測
目的：通過監測變壓器的振動情況來評估其機械穩定性和運行狀況。
實現方式：在變壓器上安裝振動傳感器來實時測量振動信號，并進行數據分析。
11. 電氣參數監測
目的：實時監測變壓器的電壓、電流、有功功率、無功功率等電氣參數，以了解變壓器的負載情況和運行效率。
實現方式：通過電氣傳感器和監測儀表來實時采集和分析電氣參數數據。
12. 紅外熱成像監測
目的：通過紅外熱成像技術來檢測變壓器各部位的溫度分布情況，發現過熱點等潛在問題。
實現方式：使用紅外熱成像儀對變壓器進行掃描和成像分析。
這些監測類型共同構成了變壓器油質在線檢測系統的綜合監測體系，通過實時監測和分析變壓器油的狀態與性能參數，為變壓器的預防性維護和故障排查提供重要依據。
二、變壓器油質在線檢測系統的標準
關于變壓器油質在線檢測系統的標準，涉及多個層面，包括國家、行業等標準。以下是一些相關的標準及其簡要說明：
1.國家標準
GB/T 7600-2020《變壓器油》
重要性：該標準規定了變壓器油的技術要求、試驗方法、檢驗規則等內容，是變壓器油質量控制和檢測的基本依據。
適用范圍：適用于電力變壓器及其他電氣設備用絕緣油的質量控制、驗收、試驗和監測。
簡要說明：標準中詳細列出了變壓器油的各項性能指標及其試驗方法，對變壓器油質在線檢測系統的設計和實施具有指導意義。
GB/T 7252-2001(zui新版本可能有所更新，需確認)《變壓器油中溶解氣體分析和判斷導則》
重要性：該標準提供了變壓器油中溶解氣體分析的方法和判斷變壓器內部故障的依據，是變壓器油質在線監測系統中氣體含量監測部分的重要參考。
適用范圍：適用于電力變壓器油中溶解氣體的分析和變壓器內部故障的診斷。
簡要說明：標準中詳細描述了油中溶解氣體的采集、分析方法和故障判斷規則，對保障變壓器安全運行具有重要意義。
2.行業標準
DL/T 703-2016《變壓器油檢驗規程》
重要性：該規程規定了變壓器油的采樣、試驗方法、評定標準等內容，為變壓器油質的實驗室檢驗和在線監測提供了操作規范。
適用范圍：適用于電力系統中變壓器油的檢驗工作，包括新油驗收、運行油監督及故障油分析等。
簡要說明：規程中詳細列出了變壓器油檢驗的各項步驟和要求，確保檢驗結果的準確性和可靠性。
DL/T 596-1996(可能已更新)《電力設備預防性試驗規程》
重要性：雖然該規程主要關注電力設備的預防性試驗，但其中也包含了變壓器油質檢測的相關內容，對變壓器油質在線監測系統的設計和實施具有參考價值。
適用范圍：適用于電力系統中各類電力設備的預防性試驗工作，包括變壓器油的定期檢測和在線監測。
簡要說明：規程中強調了設備預防性試驗的重要性，并提供了試驗項目和周期的建議，對保障設備安全運行具有指導意義。
3.其他相關標準
變壓器油色譜在線檢測技術規范：雖然未直接列出具體標準編號，但這類技術規范通常規定了變壓器油色譜在線檢測裝置的技術要求、試驗方法、數據處理等內容，是變壓器油質在線監測系統中氣體監測部分的重要依據。
設備電磁兼容、環境試驗等相關標準：如GB/T 17626系列標準(電磁兼容試驗和測量技術)和GB/T 2423系列標準(電工電子產品環境試驗)，這些標準對變壓器油質在線監測系統的電磁兼容性和環境適應性提出了要求，確保系統能在各種復雜環境下穩定運行。
注意事項
由于標準會隨著時間更新和修訂，建議在實際應用中查閱zui新的標準版本。
部分標準可能無法直接通過網絡鏈接獲取全文，需要通過標準發布機構或相關數據庫進行查閱。
變壓器油質在線檢測系統的標準涉及多個方面，包括變壓器油的質量控制、氣體分析、預防性試驗以及電磁兼容性和環境適應性等。這些標準共同構成了變壓器油質在線監測系統的技術基礎和操作規范。
